自動起動式 ガード式安全装置
![シャッターガード 型式検定合格番号 第TA581号](../assets/images/safety-easy/01/title.png)
![自動起動式 ガード式安全装置](../assets/images/safety-easy/01/icon.png)
高い安全性と抜群の作業効率を
実現した、究極の安全装置

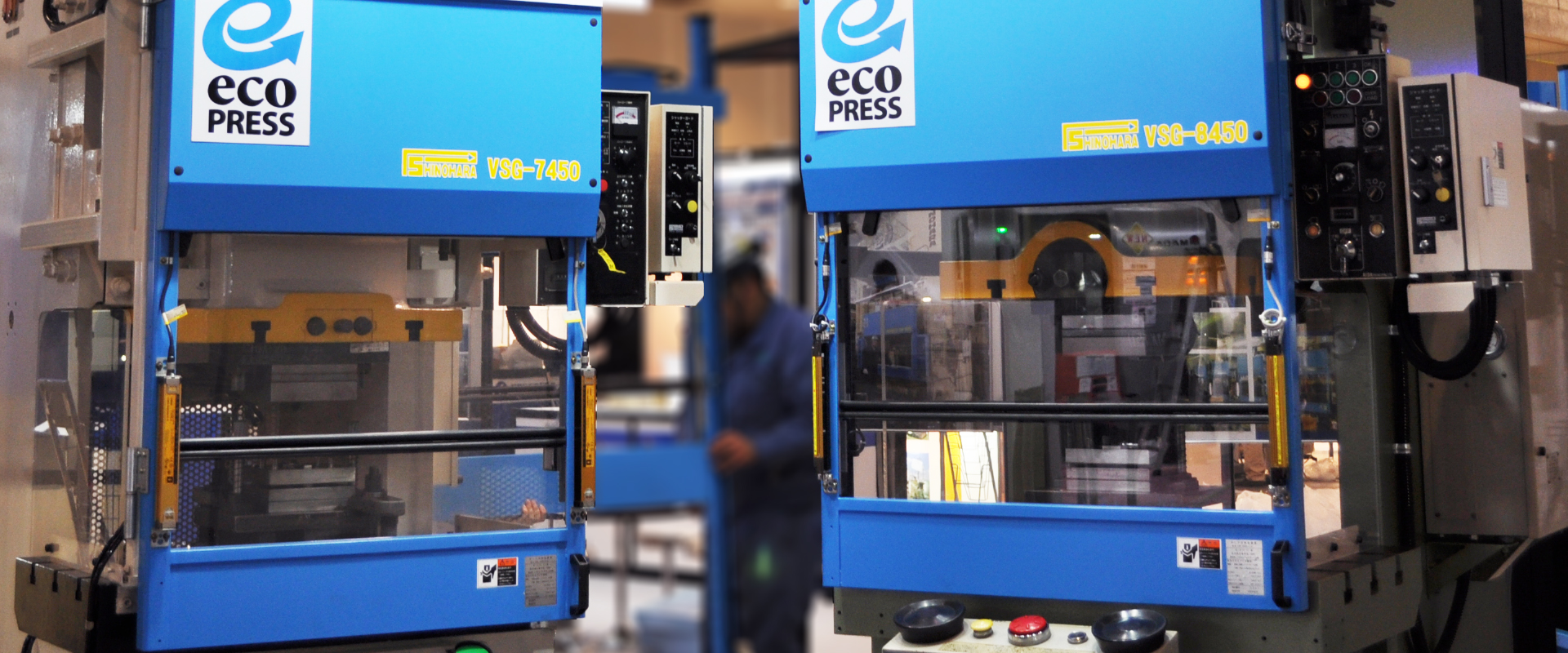

![押しボタン操作不要の自動開閉。](../assets/images/safety-easy/01/img1.jpg)
押しボタン操作不要の自動開閉。
自動起動式なので、押しボタン操作は不要。オペレータは、材料を供給・取り出すだけ
なので、疲労軽減・生産性向上に効果的です。
![ワークを金型にセット](../assets/images/safety-easy/01/img2.png)
![ガード内から手が出たことを検知しガード板が閉まり起動信号をプレスへ出力](../assets/images/safety-easy/01/img3.png)
![スライドが上昇開始するのに続いて、ワークの出し入れを行う](../assets/images/safety-easy/01/img4.png)
![人と機械との安全距離を確保](../assets/images/safety-easy/01/img5.jpg)
人と機械との安全距離を確保
作業中の危険領域への侵入を防ぎ、至近距離からの快適な作業を可能にします。
![人と機械との安全距離を確保](../assets/images/safety-easy/01/img8.png)
![ガード板がオペレータを守る](../assets/images/safety-easy/01/img7.jpg)
ガード板がオペレータを守る
高強度のポリカーボネート製のガード板が物理的に遮断。飛散物の盾の役割を果たすことで、オペレータを保護します。
![ガード板がオペレータを守る](../assets/images/safety-easy/01/img6.png)
飛散事故を防いだガード板
![飛散事故を防いだガード板](../assets/images/safety-easy/01/img12.jpg)
![飛散事故を防いだガード板](../assets/images/safety-easy/01/img13.jpg)
シャッターガードを搭載したプレス機械で、材料の2枚打ちによる金型飛散が発生しましたが、ガード板が飛散を防ぎ、事故を防止しました。
シャッターガードのガード板は8mmのポリカーボネート板を使用しており、その強度は15m離れた位置からライフル銃で撃っても貫通しないレベルですが、そのガード板が割れても、貫通していないことから、飛散の衝撃の強さと同時に、ガード板がなければ、間違いなく重大事故につながっていたことでしょう。
各種サイズに対応。
7種類のサイズで、各種プレス機械に対応。お客様の機械に応じた最適のサイズをご提案します。
![各種サイズに対応。](../assets/images/safety-easy/01/img9.jpg)
Wide type(大型プレス機械向け)
![Standard type(汎用プレス機械向け)](../assets/images/safety-easy/01/img10.jpg)
Standard type(汎用プレス機械向け)
![Hot forming(熱間鍛造プレス機械向け)](../assets/images/safety-easy/01/img11.jpg)
Hot forming(熱間鍛造プレス機械向け)
「多台持ち」による効率化
シャッターガードの機能を応用した使い方例として、オペレータ自身がプレス間搬送装置の役割を担い2台の単発プレス機械を1人で扱う「多台持ち」が可能です。加工の合間にワークを検品するなど、生産の効率化をはかるための余裕が生まれます。
関連動画
- 【カタログ pdf ダウンロード】
- 自動起動式ガード式安全装置
シャッターガード
(12頁/冊子)〈1.5MB〉
